Обвязка свайного фундамента

Технология обвязки свайного фундамента позволяет повысить его прочность, придать конструкции жесткость и устойчивость. Обвязочным поясом называется конструкция, которая объединяет оголовки опорных элементов в единую конструкцию по контуру фундамента, по линиям возведения внешних и межкомнатных несущих стен.

Варианты обвязки

Для монтажа обвязочного пояса применяются различные материалы — дерево, металл, железобетон. Тип обвязки фундамента на сваях подбирается с учетом вида свай, их сечения и длины, размеров постройки, материала стен, нагрузки на основание.

обвязка фундамента из бруса

Обвязка свай брусом

Этот вид обвязки винтовых свай и ж/б опор применяется для строительства легких построек высотой в один или полтора этажа — деревянных, каркасных и щитовых домиков. Для монтажа используют брус из древесины хвойных пород — сосны и ели, реже из лиственницы. Чтобы защитить дерево от влаги, гниения и насекомых-вредителей, брус обрабатывают антисептиками, антипиренами или комбинированными огнебиозащитными составами.

Этапы монтажа обвязки на свайно-винтовом или забивном ж/б фундаменте:

  • Проверяют правильность установки свай, монтируют оголовки, покрывают их рубероидом.
  • Запиливают концы бруса для монтажа угловых соединений.
  • Элементы обвязки укладывают на оголовки, места стыков бруса прокладывают жгутом для лучшего уплотнения.
  • Проверяют горизонтальность обвязки уровнем, крепят брус к оголовкам с помощью саморезов.
  • Готовый обвязочный пояс покрывают гидроизоляцией.

обвязка свай доской

Обвязка свай доской

Обвязочный пояс при строительстве свайного фундамента можно сделать из доски. Элементы обвязки ставят на ребро и соединяют между собой. Такая обвязка получается легче, чем из бруса. Поведенные доски легко вытягиваются струбцинами и сохраняют заданную форму после того, как будут сбиты вместе. Выровнять брус большого сечения своими силами практически невозможно.

Чтобы сделать обвязку винтового или ж/б свайного основания действуют в следующем порядке:

  • Между оголовками и обвязкой устраивают гидроизоляционный слой.
  • Берут предварительно антисептированные доски, отмеряют, отпиливают нужный размер, ставят на ребро и сбивают по принципу «елочки». Это значит, что состыковка досок в углах выполняется зигзагом.
  • Выводят плоскость с помощью рубанка, проверяют диагонали.
  • Всю конструкцию прикручивают к оголовкам с помощью сантехнических шурупов — «глухарей».

обвязка свай швеллером

Обвязка свай швеллером

Чтобы сделать обвязочный пояс для одноэтажного дома из пенобетона, шлакоблока или газосиликата, используют стальные балки — швеллер, двутавр или профтрубу. Двутавровая Н-образная балка используется в тех случаях, когда к прочности фундамента предъявляются повышенные требования.

Монтаж связевого или рамно-связевого каркаса производится следующим образом:

  • Верхушки свай обрезают в один уровень, заполняют полые трубы бетонным раствором, монтируют оголовки.
  • Стальные балки помещают на сваи таким образом, чтобы места стыков приходились на оголовки.
  • Балки обрезают под углом 45 градусов и соединяют угловые стыки сваркой.
  • Обвязочный пояс приваривают к оголовкам, монтируют диагональные и дополнительные горизонтальные связиСварные соединения зачищают от шлака и окалины, металл покрывают битумной мастикой.

обвязка свай ростверком

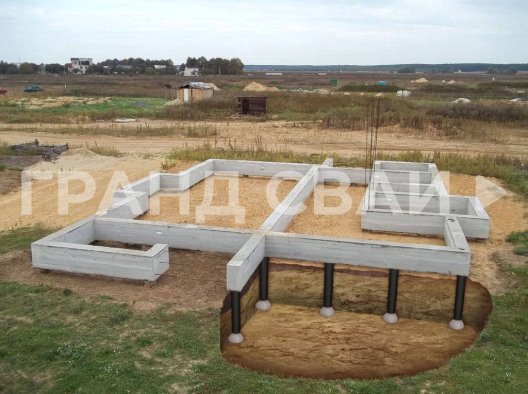

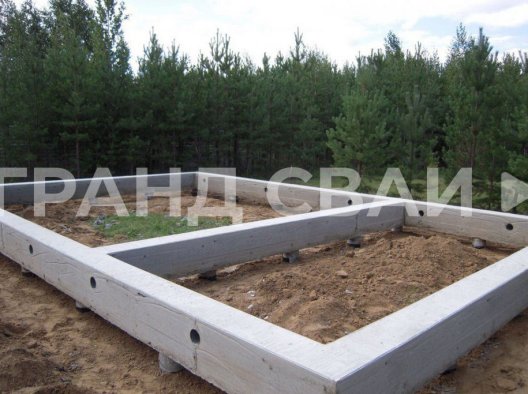

Обвязка свай железобетонным ростверком

Обвязка фундамента железобетонным ростверком обходится на 30% дешевле металлической, однако имеет ряд недостатков. Основные из них — это трудоемкость монтажа и невозможность начала строительства дома до полного отвердения бетонного раствора. Для набора бетоном прочности требуется 26-28 дней.

При обвязке фундамента на сваях монолитным ростверком действуют следующим образом:

  • Подготавливают арматуру, щиты и доски для сборки опалубки.
  • Выравнивают сваи и надевают на них оголовки.
  • Собирают опалубку, укладывают внутрь нее армокаркас.
  • Арматурный каркас приваривают к сваям и заливают опалубку бетонным раствором.

Заключение

Отсутствие обвязки при возведении загородных коттеджей и дачных домов на участках со сложным рельефом и пучинистым или рыхлым грунтом приводит к тому, что на каждую сваю будет оказываться неравномерная нагрузка. Как следствие, опоры проседают или напротив, выталкиваются на поверхность. Фундамент деформируется, что приводит к перекосу стен, образованию трещин и разрушению постройки. Обвязочный пояс дает возможность сохранить геометрию свайного фундамента, исключает его проседание, обеспечивает долговечность зданий из любых материалов, включая кирпич, блок, брус или бревно. При условии правильных расчетов такой фундамент прослужит не меньше 100 лет.
