Размеры железобетонных свай для фундамента

Тип, диаметр и длина железобетонных свай влияет на надежность и устойчивость фундамента, который является основой всей постройки. Фундамент на бетонных опорах отличается высокой несущей способностью, имеет длительный срок службы, не требует выполнения масштабных земляных работ.

Типоразмеры железобетонных свай

Существует несколько видов бетонных армированных свай, которые отличаются размером, технологией изготовления, маркой арматурной стали, способом установки. Это железобетонные, буронабивные или оболочечные сваи. Для закладки фундаментов жилых домов, общественных зданий, объектов промышленного назначения и инженерных конструкций используются железобетонные опоры диаметром от 200 до 3000 мм, стандартная длина — от 3 до 36 м.

Маркировка фундаментных свай

Технические характеристики опорных столбов указываются в маркировке и обозначаются с помощью специальных индексов — цифр и букв:

• свайные опоры с квадратным сечением маркируют буквой С;
• полые конструкции с круглым сечением обозначают индексом СП;
• круглые полые цельные и составные конструкции маркируются СК;
• обозначение оболочечных свай цельных и составных выглядит как СО;
• для обозначения колонн с квадратным поперечным сечением, расположенным по крайним и средним осям постройки применяются индексы 1СД и 2СД;
• цельные фундаментные опоры без поперечного армирования со сплошным квадратным сечением обозначаются СЦ.

Пример маркировки и ее расшифровки:

• С70.50-А800. Это бетонный столб длиной 70 дециметров с поперечным сечением 50 см2 с арматурным каркасом из стали А800.

Технология изготовления и способ погружения

По типу конструкции фундаментные опоры бывают забивными, буронабивными или оболочковыми.

• Забивные. Это железобетонные столбы с квадратным сечением и заостренным нижним концом, которые доставляются на стройплощадку в готовом виде. Погружение фундаментных опор в грунт осуществляется путем забивки копровыми молотами, вибропогружения или вдавливания специальными машинами.

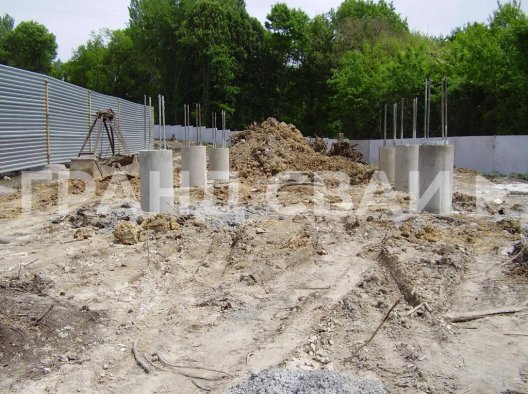

• Буронабивные. Такие опоры заливаются прямо на строительной площадке. Сначала на заданную глубину бурятся скважины, в них погружается армокаркас, после чего скважину заливают бетоном.
• Оболочковые. Способ монтажа опорных конструкций схож с заливкой буронабивных свай. Параллельно с бурением скважин, в них погружают пустотелые оболочки — трубы из асбестоцемента, пластика, металла. В трубу опускают сварной армирующий каркас, после чего заполняют оболочку бетонным раствором.

Где применяются

При выборе типа свайных опор учитывается состав, характеристики и тип грунта, особенности рельефа на участке. Правильный выбор опорных конструкций позволяет обеспечить надежность фундамента, устойчивость и долговечность жилых зданий, строительных конструкций и объектов промышленного назначения в районах со сложным ландшафтом и проблемным грунтом, включая слабые, просадочные и вечномерзлые почвы.

Таблица. Применение ж/б свай в зависимости от типа объекта и характеристик почвы.
